精密鑄件構(gòu)造的影響：a.鑄件壁厚，收縮率大，鑄件壁薄，收縮率小。b.自由收縮率大，阻礙收縮率小。
型殼焙燒的影響：由于型殼的膨脹系數(shù)小，當(dāng)型殼溫度為1150℃時(shí)，僅為0.053%，因而也可以忽略不計(jì)，精密鑄造。

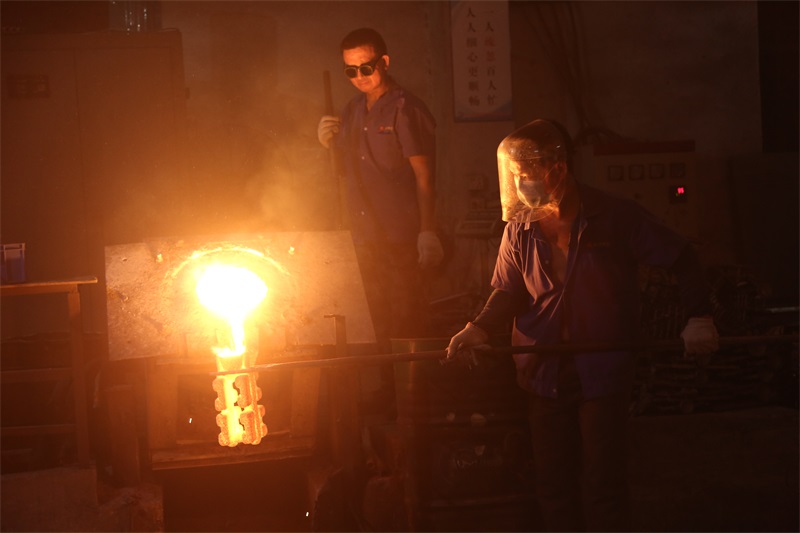

澆鑄溫度的影響：澆注溫度越高，收縮率越大，澆注溫度低，收縮率越小，因而澆注溫度應(yīng)適當(dāng)。
造收縮率K=(LM-LJ)/LJ100%，LM為型腔規(guī)格，LJ為鑄件規(guī)格。K受以下原因的影響：蠟?zāi)1、鑄件構(gòu)造K2、合金種類K3、澆注溫度K4，精密鑄造。
制殼材質(zhì)的影響：采用鋯英砂、鋯英粉、上店砂、上店粉，因其膨脹系數(shù)小，僅為4.610-6/℃，因而可以忽略不計(jì)。
精密鑄件材質(zhì)的影響：a.材質(zhì)中含碳量越高，線收縮率越小，含碳量越低，線收縮率越大。b.常見材質(zhì)的鑄造收縮率如下：
模具制作對(duì)精密鑄件線收縮率的影響：a.射蠟溫度、射蠟壓力、保壓時(shí)間對(duì)熔模規(guī)格的影響以射蠟溫度最顯著，此外為射蠟壓力，保壓時(shí)間在保證熔模成型后對(duì)熔模最終規(guī)格的影響不大。b.蠟(模)料的線收縮率約為0.9-1.1%。c.熔模存放時(shí)，將進(jìn)一步產(chǎn)生收縮，其收縮值約為總收縮量的10%，但當(dāng)存放12小時(shí)后，熔模規(guī)格總體平穩(wěn)。d.蠟?zāi)较蚴湛s率僅為長(zhǎng)度方向收縮率的30-40%，射蠟溫度對(duì)自由收縮率的影響遠(yuǎn)遠(yuǎn)超過(guò)對(duì)受阻收縮率的影響(射蠟溫度為57-59℃，溫度越高收縮越大)，精密鑄造。
東莞市東旺精密五金制品有限公司，采用全硅溶膠脫蠟（也稱‘失蠟法’或‘熔?！T造）精密鑄造工藝，以O(shè)EM來(lái)圖來(lái)樣方式承接不銹鋼、碳鋼、合金鋼精鑄件生產(chǎn)加工及相關(guān)CNC、鉆孔功牙、表面、硬度處理等鑄后加工服務(wù)。
